Leihgabe möglich

alTivid©_r1mp:
- Gewicht: ca. 150 g
- Material: Aluminium/Kunststoff, schwarz
- Kameratyp: 1/3" C-MOS Color-Kamera(1280x1024)
- inkl. einem Objektiv
- Anschluß: Installation am PC über USB2.0
- Spannungsversorgung über USB2.0
- Automatische Blendeneinstellung und Weißabgleich
- über ein Menü sind auch alle Kameraeinstellungen manuell wählbar

Datenblatt alTivid_r1mp:   altivid_r1mp.pdf

CAD-File im Step-Format:   r1mp.STEP
 1100 €   900,- € +19%MwSt





Leihgabe möglich

alTivid©_r4c:
- Gewicht: ca. 200 g
- Material: Aluminium schwarz eloxiert
- Kameratyp: 1/3" low-cost CCD S/W-Kamera(420TV Zeilen)
- inkl. einem Objektiv
- Anschluß: Standard Video (PAL) Signal, Cinch oder BNC
- Spannungsversorgung: 12V/100mA über Steckernetzteil
- automatische Blendeneinstellung

Datenblatt alTivid_r4c:   altivid_r4c.pdf

CAD-File im Step-Format:   r4c.STEP
  500,- € +19%MwSt





Leihgabe möglich

alTivid©_r3c: Auf Anfrage
- Gewicht: ca. 250 g
- Material: Aluminium schwarz eloxiert
- Kameratyp: 1/4" CCD Color-Kamera(640x480)
- inkl. einem Objektiv
- Anschluß: Standard Video (PAL) Signal, Cinch oder BNC
- Spannungsversorgung: 12V/160mA über Steckernetzteil
- optional manuelle Blendeneinstellung und Weißabgleich

Datenblatt alTivid_r3c:   altivid_r3c.pdf

  Auf Anfrage




tiefenscharfe Objektive

Es ist möglich bis zu 6 Vergößerungen mit einer Kamera abzudecken.
Dazu wird nur das Objektiv getauscht.
Somit kann z.B. ein Objektfeld von 2mm über 5mm bis hin zu 20mm mit drei Objektiven und einer Kamera optimal dargestellt werden.
-> Alle Objektive sind über C-Mount Adapter auch an anderen Kameras einsetzbar
-> über M12 Feingewinde auch an vielen Überwachungskameras einsetzbar
-> großer Arbeitsabstand
(Andere Objektive, Vergrößerungen, Abmessungen auf Anfrage)
    Voraussetzung: Chipgröße <= 1/3"

Datenblatt Objektive:   tiefenscharfe_objektive.pdf
  300,- € +19%MwSt





LED to Fiber Modul

LED Lichtleitfaser Kopplung:
- LED Modul, Weißlicht und andere Wellenlängen
- hohe Lichtausbeute
- kompakte Bauweise
- geringer Energieverbrauch
- Kopplung über F-SMA Stecker
- optional mit Filter, zB für Fluoreszenz

Warum LED to Fiber ?

Datenblatt alTivid_led:   alTivid_ledmodul.pdf

CAD-File im Step-Format:   Led2Fiber.STEP
  495,- € +19%MwSt

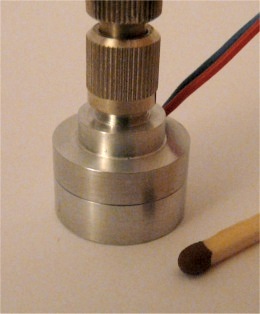

Mini LED to Fiber Modul

LED Lichtleitfaser Kopplung:
- LED Modul, Weißlicht und andere Wellenlängen
- hohe Lichtausbeute
- kleinste Bauweise
- geringer Energieverbrauch
- Kopplung über F-SMA Stecker
- kostengünstig

Warum LED to Fiber ?

Datenblatt alTivid_mini_led:   mini_alTivid_ledmodul.pdf

CAD-File im Step-Format:   mini-led2fiber_2.STEP
  230,- € +19%MwSt



neu

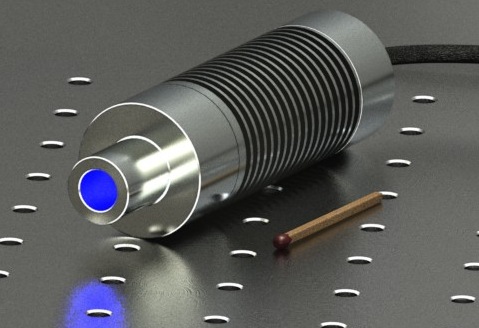

LED Leucht Modul

LED Leucht Modul:
- LED Modul, Weißlicht und andere Wellenlängen
- Aushärtung von UV Klebstoffen
- spezifische Divergenz
- parallele Strahlformung
- Bsp: in 10mm Entfernung 3mm Spot und in 50mm Entfernung 20mm Spot
- Lichtleistung bis zu 1W - Leuchdichte bis zu 2000 mW/cm2

Datenblatt alTivid_LED-Strahlformung:   LED_Strahlformung_Modul.pdf

CAD-File im Step-Format:   Strahlmodul.STEP
  ab 400,- €
